OPALE ist ein
vollständiges System für Optimierungen, das
automatisierten Mittel hat, um das Tröpfeln von vielen
Flüssigkeiten auf ein photovoltaischem Feld zu machen, dass
es auf dem Dach der Wohnungen gebaut wird, oder dass es eine
solare Anlage auf dem Boden ist, mit
solarem Verfolgen oder nicht.
Die ganzen
photovoltaischen Optimierungen, die von OPALE erreicht werden, sind
die Folgenden, durch Reihenfolge der Wichtigkeit:
1.
Die Kühlung
der Modulen (außer des Winters)
2. Die Umziehung / das Schmelzen
vom Schnee auf den Modulen (Winter)
3. Die Reinigung der Modulen
(ganze Jahreszeit)
a. von den organischen Hinterlegungen
b. von den anorganischen Hinterlegungen
4. Die Abschwächung des
Unterschieds der Brechungsindexen zwischen der Luft und dem Glas der
Modulen
(ganze Jahreszeit)
5. Die Herausziehung von thermaler
Energie (ganze Jahreszeit)
I.2.
Leistungen über der elektrische Kraft
Um den Ertrag
zu maximieren, arbeitet OPALE zwei saisonbedingten Strategien zufolge :
Sommer und Winter.
Während des
Sommers benutzt OPALE das Regenwasser, das vorher in einem
Tank gelagert worden ist. Dieses
Wasser fließt auf das photovoltaische Feld und kühlt
es intensiv ab. Der sofortige Nettogewinn von
Produktion, kann bis zu 40% sein. Das Wasser tröpfelt durch
einen zurückgeschlossenen Kreislauf zwischen die
Berieselungsführung und den Behältern, Dank zu einer
Pumpe,
die von mehreren thermostatischen, lichtempfindlichen und abgewartenen
Relais bestellt wird.
Während des
Winters benutzt OPALE eine
bestimmte Flüssigkeit, die sich dem Frost widersteht, um
nur den Schnee zu kehren und/oder das photovoltaische Feld
aufzutauen.
Für das ganze Jahr hat der Rutsch von der Flüssigkeit
zusätzliche Wirkungen, die für den photovoltaischen
Ertrag nützlich sind : regelmäßige
Reinigung der Modulen und optische Verkleinerung des
zurückgeschickten Lichts von den Modulen. Überdies
vermindert OPALE die Amplitude der thermalen Zyklen, die von den
Modulen ausgestanden werden, also verlangsamt es ihre Alterung.
Deshalb hebt OPALE
jährlich den elektrischen Produktionen von ungefähr 5
bis 20% in weltstädtischem Frankreich auf. Für
anderen Gegenden sind bessere Gewinne denkbar, wo das
Klima extremer und haltend ist (sehr heiß und
sonnig, oder im Gegenteil, sehr kalt und schneebedeckt) .
I.3.
Leistungen über der thermischen Energie
Sowohl
während des Winters als der Sommers steht das dunkle
photovoltaische Feld gegenüber der Sonne, so erscheint es als
ein sehr guter thermaler Kollektor, besonders, wenn es von einem
Gewächshaus gedeckt wird, von Vorliebe herausnehmbar, um
die Überhitzungen des Sommers zu verhindern.
Die OPALE Anlagen sind ohne herausnehmbares
Gewächshaus von Sycomoreen gebaut
worden. Hier war das Ziel vor allem die Modulen abzukühlen
; Fluten von warmem Wasser bei 40°C mit 1L pro sekunde
werden oft während mehrerer Minuten beobachtet, gleich nach
dem Start der Pumpe wenn das Wetter sonnig ist.
In Verbindung mit einem großen photovoltaischen Feld und
einer wirksamen Isolierung der Wohnung erlaubt OPALE, das
Bedürfnis nach Energie in den Gebäuden drastisch
zu
schneiden.
Eine Lagerung der Hitze in Übermaß ist
möglich in einem
breiten und isolierten thermischen Puffer. Der Zuwachs der Hitze, der
während des Sommers vom OPALE-Gerät erhalten wird,
wird während des folgenden Winters benutzt, um die
Kühlung der Wohnung zu verlangsamen ; aber man muss an den
Puffer und seine Zubehören schon seit Design/bauen der
Wohnung denken.
Die thermische Herausziehung der
solaren Energie ist leicht mit OPALE und kann
eine Wohnung ganz autonom (Heizung und
sanitäres warmes Wasser) werden lassen.
Auch wenn die Versorgung für die thermalen
Bedürfnisse partiell bleibt, ist dieser freie solare Beitrag
ökologisch und verhindert, um andere teueren
und verschmutzenden Quellen der Energie zu
verlangen.
II.
Die Sycomoreens OPALE Einrichtungen
Seit 2009 führt Sycomoreen einen aktiven Programm
von Forschung und Entwicklung auf mehreren OPALE Prototypen.
II.1.

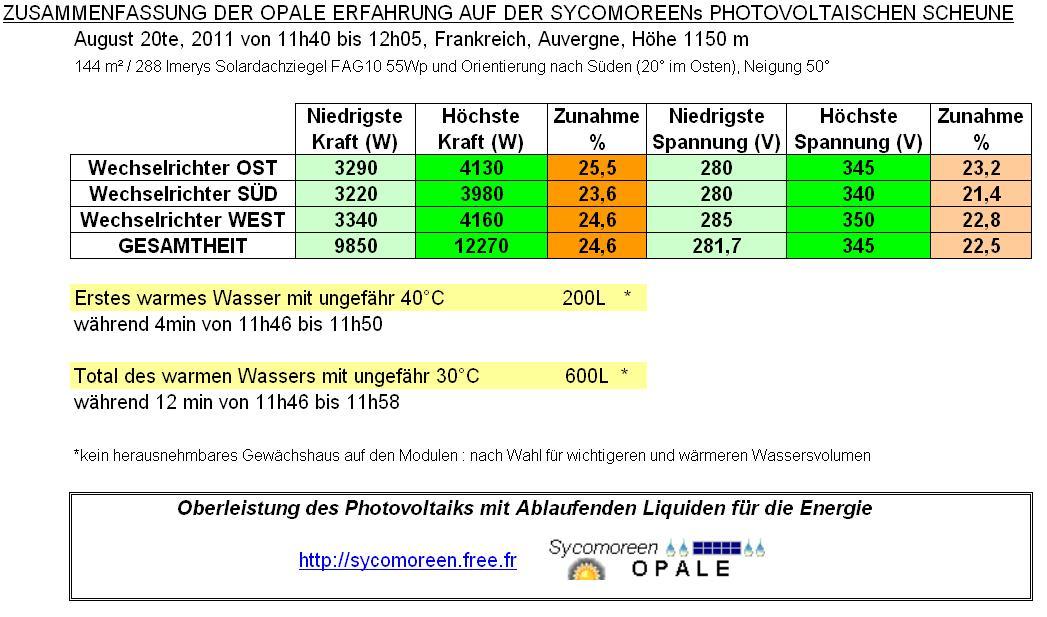

Die OPALE Photovoltaische Scheune
Länge der
Berieselungschienen : 23 m
Die Anlage, die
auf einer alten stillgeegten Scheune gebaut worden ist, ist sehr lang
(23m). Dieser Prototyp
mit breiter Spannweite demonstriert die Machbarkeit von OPALE auf den
"großen Bedachungen" (landwirtschaftliche
Gebäude, Dach des Supermarktes, riesige Wohnung, bestimmte
große PV-Felder). Seine Anfang, Beobachtung und
Verbesserungen haben während der 2010 Jahre stattgefunden.
Spitzekraft der
Einrichtung : 15,84 kWc Oberfläche
des photovoltaischen Felds : 144 m² Modulen
: 288 Imerys 55 Wc Solardachziegel Referenz FAG 10 Wechselrichter
: drei SMA Sunny Mini Central 6000A mit Einspritzung auf 3 Phasen Mehr
technischen Daten
Bildschau und Videos (letzte
Aktualisierung : 02/04/2012
)
Länge der
Berieselungschienen : 10 m
Diese Anlage, die auf einem alten stillgeegten Molkerei gebaut wird,
erscheint als einem
Prototyp
von Durchschnittsgröße, der die Machbarkeit von OPALE auf
wichtigen Dächern demonstriert, als auf
großen Dächer der Wohnungen (10 m
x 8), die total von Photovoltaik bedeckt werden. Dieser
Prototyp ist ein Jahr nach
der photovoltaischen Scheune. Es arbeitet
seit halb-Januar 2011.
Spitzekraft der
Einrichtung : 9,45 kWc Oberfläche
des photovoltaischen Felds : 77 m² Modulen
: 70 Kyocera FD 135 GH2P von 135 Wc Wechselrichter
: zwei SMA Sunny Boy 5000TL im Parallel auf Einspritzung mit einziger
Phase. um
die gewidmeten Seiten zu sehen
II.3.
Die OPALE Photovoltaische Garage
Länge der
Berieselungschienen : 9 m
Diese Einrichtung
unter Projekt zielt darauf ab, die Integration von OPALE auf
kleiner Bedachung mit schwacher Neigung und
vorstädtischer Umgebung zu
bestätigen, auch ästhetisch als technisch.
Spitzekraft der
Einrichtung : 5 kWc Oberfläche
des photovoltaischen Felds : 45 m² Modulen
: 42 Kyocera FD 135 GH2P von 135 Wc Wechselrichter
: ein SMA Sunny Boy 5000TL mit Einspritzungauf einer einzigen
Phase
II.4.
Das OPALE solare bewegliche Gerät von 1 kWp mit solarem
Verfolgen (unter Projekt)
Länge der
Berieselungschienen: ungefähr 4 m
Oberfläche des photovoltaischen Feld : 10 m²
Diese Einrichtung
unter Projekt bestätigt, die
Integration von OPALE auf den modularen photovoltaischen Masten mit
motorisiertem solarem Verfolgen von Anlagen, die auf dem
Boden oder auf den sehr kleinen vorstädtischen
Dächern (3
kWp und weniger) liegen.
um die gewidmete Seite zu sehen
III.
Zusammenfassung des OPALE Patents
Das OPALE Akronym beschreibt die Geräte zur
Oberleistung
des Photovoltaiks mit Ablaufenden Liquiden für die Energie,
vorgestellt und gebaut von Sycomoreen seit 2009. Die OPALE
Patentanmeldung ist seit dem 24ten April 2011 gesetzt :
OPALE lehnt
sich auf einer Betrachtungsweise mit mehreren Behälter(REP,
REC, RLS), ausgestattet
wenigstens mit einer Pumpe (PMP), eine integrierte
Rückkehrfilterung (FRI) wenigstens auf einen der Tanks, eine
Abfahrtfilterung (FDI) auf jeder Pumpe (PMP), einige aufsteigenden
Leitungen (ASC, ASC1, ASC2) und Berieselungschienen (RA, RA1, RA2,
RA3), die von einer saisonbedingten Strategie mit thermostatischen
(TST), lichtempfindlichen (PHO) und abgewarteten (RHP, RTE) Relais
geteuert werden; diese Gesamtheit von Geräten erreicht mit
fließenden Flüssigkeiten als Regenwasser (EP),
vorgewärmtes Regenwasser (EC) oder bestimmte
Flüssigkeiten (LS) alle notwendigen
Optimierungen, um die Arbeit eines photovoltaischen Feld mit Modulen (CPV) auf
Dächern oder dem Boden, mit solarem Verfolgen oder nicht zu verbessern,
genauer :
1. Die
Kühlung der Modulen (außer des Winters)
2. Die
Umziehung / das Schmelzen vom Schnee auf den Modulen (Winter)
3. Die
Reinigung der Modulen (ganze Jahreszeit)
a. von den organischen Hinterlegungen
b. von den anorganischen Hinterlegungen
4. Die
Abschwächung des Unterschieds der Brechungsindexen
zwischen der Luft
und dem Glas der Modulen (ganze Jahreszeit)
5. Die
Herausziehung von thermaler Energie (ganze Jahreszeit)
Also wird die
gegenwärtige Erfindung(OPALE) von den folgenden Elementen und
Prinzipien ausgezeichnet :
1. Die
Nutzung von verschiedenen Liquiden, die gelagert werden :
a.
wenigstens in einem Tank(REP) von Regenwasser(EP),
b.
wenigstens in einem Tank(RLS) von einer bestimmten
Flüssigkeit(LS), die ein Frostschutzmittel (zum Beispiel
Wasser /
Alkohol) oder eine wässrige Säure oder irgendeine
geeignete Flüssigkeit sein werden.
2.
Wenigtens eine Pumpe(PMP) deren die Aspiration(ASP)
eingetaucht wird, möglicherweise Dank zu Schieber(VAP,VAC,VAS)
:
a. In einem Tank von Regenwasser(REP)
für die Sommerzeit,
b. In einem Tank von
Frostschutzmittel(RLS) oder als einer Variante in dem Tank(REC)
von vorgewärmtem Regenwasser(EC)
für die Winterzeit,
c. In einem Tank(RLS) von bestimmter
Flüssigkeit(LS) für
außergewöhnliche Instandhaltung oder intensive
Reinigung
(mit sauerem oder organischem
Lösungsmittel).
3. Eine doppelte integrierte
Filterung(FRI,FDI) :
a. Die integrierte Ruckkehrfilterung der
Liquid (FRI) auf wenigstens einer der Behälter(REP,RLS,REC)
wird mit
wenigstens
einer
doppelten
aufgetürmten Schachtel(BBE) und filtrierender
Zone(SFI) gebaut,
wiederverwendbar nach der Reinigung,
mit einem herausnehmbaren Deckel(CAM), einem
unterstützenden Gitter(GRI), der mit
Schrauben (VI1,VI2,VI3,VI4),
mit einem verteilenden Gerät(DIS)
zum geeigneten Tank der Flüssigkeit (REP, RLS, REC) gesetzt
wird,
b. Die Integrierte
Abfahrtfilterung (FDI) auf der Aspiration(ASP), die mit
filtrierenden Köpfe oder Oberflächen
(TFI,SFI)
(wiederverwendbar nach
der Reinigung) gebaut wird,
4. Eine freiwillige einheitliche Heizung
wenigstens auf einem Tank (REP, RLS), bildete entweder durch eine
Flutschlange (SER) wo das sanitäre heiße
Wasser (ECS)
fließt, entweder durch einen Heizungswiderstand(RCH),
entweder von beiden (SER, RCH)
5. Sensoren und Starter der Pumpe
und/oder vom Heizungswiderstand (RCH):
a. Thermempfindflich : ein
thermostatiches Relais(TST)
b. Lichtempfindlich : ein
dämmeriges Relais(PHO)
c.
Abgewartet : ein Relais mit programmierbarer
Stundenpläne(RHP) und ein elektrisches getimtes Relais(RTE),
6. Aufsteigende
Leitungen(ASC,ASC1,ASC2), die den gewahlten
Liquid bei der Spitze des photovoltaischen Feldes(CPV) führen,
7. Wenigstens eine
Berieselungschiene (RA,RA1,RA2,RA3) aus der tropft der
Liquid,
8. Ein
freiwilliges herausnehmbares Gewächshaus(SAM), das das
photovoltaische Feld (CPV) der Jahreszeit zufolge deckt,
9. Einige Dachrinnen (CHN), um die
Flüssigkeit zu sammeln,
10. Eine herausnehmbare Platte(PEA), der die
ablaufenden Liquiden raus der Dachrinnen(CHN) führt (oder
nicht),
11. Einige Rückleitungen(RET) zu den
Behältern(REP,RLS,REC).
12. Wenigstens ein Schwimmer(FLO), wenigstens ein
verteilendes Gerät (DIS) und wenigstens ein Ausgang
der Überfülle(TRP), um das Niveau der Liquiden in den
Behältern(REP,REC,RLS)
zu steuern.
